1. 產品介紹
針對揮發性有機物的非接觸式泄漏檢測及違規排放，采用制冷紅外成像技術，對管道、法蘭或者排氣筒排放的揮發性有機物氣體進行實時監測；以圖像、視頻等形式快速發現揮發性有機氣體泄漏，并能精確定位泄漏或排放源頭，便于檢測人員在安全距離以外檢測揮發性有機物泄漏。
2. 產品特點
1）整機重量輕，支持手提模式，可單人操作
2）根據氣體光譜特性，可選擇對應波段的產品，氣體檢測范圍廣（400余種）
3）精確識別泄漏源位置
4）配合定量模塊精準定量
5）遠距離、非接觸式視頻成像方式，監測效率高
6）集成錄像、錄音功能，
7）顯示實時經緯度、濃度信息
8）人性化附件設計
3.產品參數
項目 | 指標 |
檢測項目 | 成像揮發性有機物氣體泄漏和排放 |
探測器 | 制冷型二類超晶格探測器 |
檢測器光譜范圍 | 3.1μm~3.5μm，中心波長3.3μm |
紅外檢測器像素 | 320*256，像元間距30μm |
熱靈敏度 | ≤10mK@25℃ |
氣體靈敏度 | ≤0.001ml/s |
高清LCD觸摸屏 | 5英寸彩色顯示屏，分辨率1280×720，帶有觸摸操控功能，戴手套可操作（優于分辨率800*600） |
幀率 | 60HZ |
防爆等級 | Ex ic nC op is ⅡC T6 Gc，支持二區全區域使用，不受距離限制(優于T4) |
測溫范圍 | -20℃-+350℃，測溫精度為測溫精度：0~100℃區間內精度土 1℃，-20℃~0℃區間或>+100℃精度土 2%；點、線、區域分析每種模式數量20個；支持最高溫/最低溫捕捉功能，支持溫度報警（聲音或顏色）（優于10點，5線，2區域） |
輻射率校正 | 0.1 至 1.0 輻射率可調，或通過預定義的物質輻射率表校正輻射率 |
視場角 | 14°×11.2°，可看的更遠 |
最小成像距離 | 0.5m |
空間分辨率 | 0.77mrad |
視頻存儲方式 | 支持高清影像格式 MPEG4/H.264，時長不受時間限制（優于1h） |
定時存儲 | 支持每 3s~24h（優于10~24h） |
電池 | 單塊電池連續工作3.5小時以上，標配3塊電池，隨身攜帶安全，不連通儀器不供電 |
TF卡 | 單卡TF卡容量256GB，提供2張卡（優于128GB） |
4.應用領域
對管道、法蘭或者排氣筒排放的揮發性有機物氣體進行實時監測；
5.執行標準
《石化裝置揮發性有機化合物泄漏檢測規范》（Q/SH 0546-2012）
《泄漏和敞開液面排放的揮發性有機物檢測技術導則》（HJ733-2014）及國內外相關環保標準及法規要求
《揮發性有機物無組織排放控制標準》（GB37822-2019）
《石化企業泄漏檢測與修復工作指南》（環辦〔2015〕104號）
《石油煉制工業污染物排放標準》（GB31570-2015）

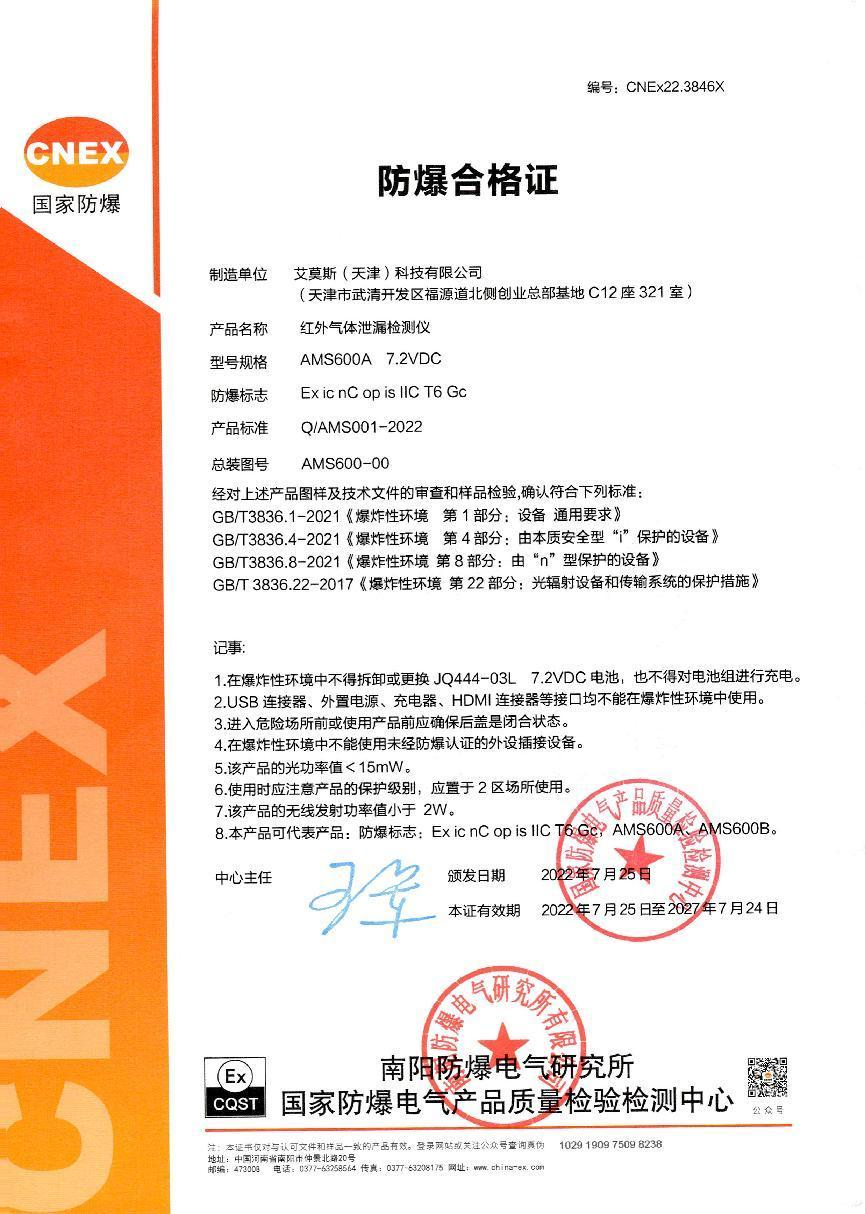

6. 防爆證書
